Instalacje gazowe, reduktory i monitoring atmosfery

Streszczenie

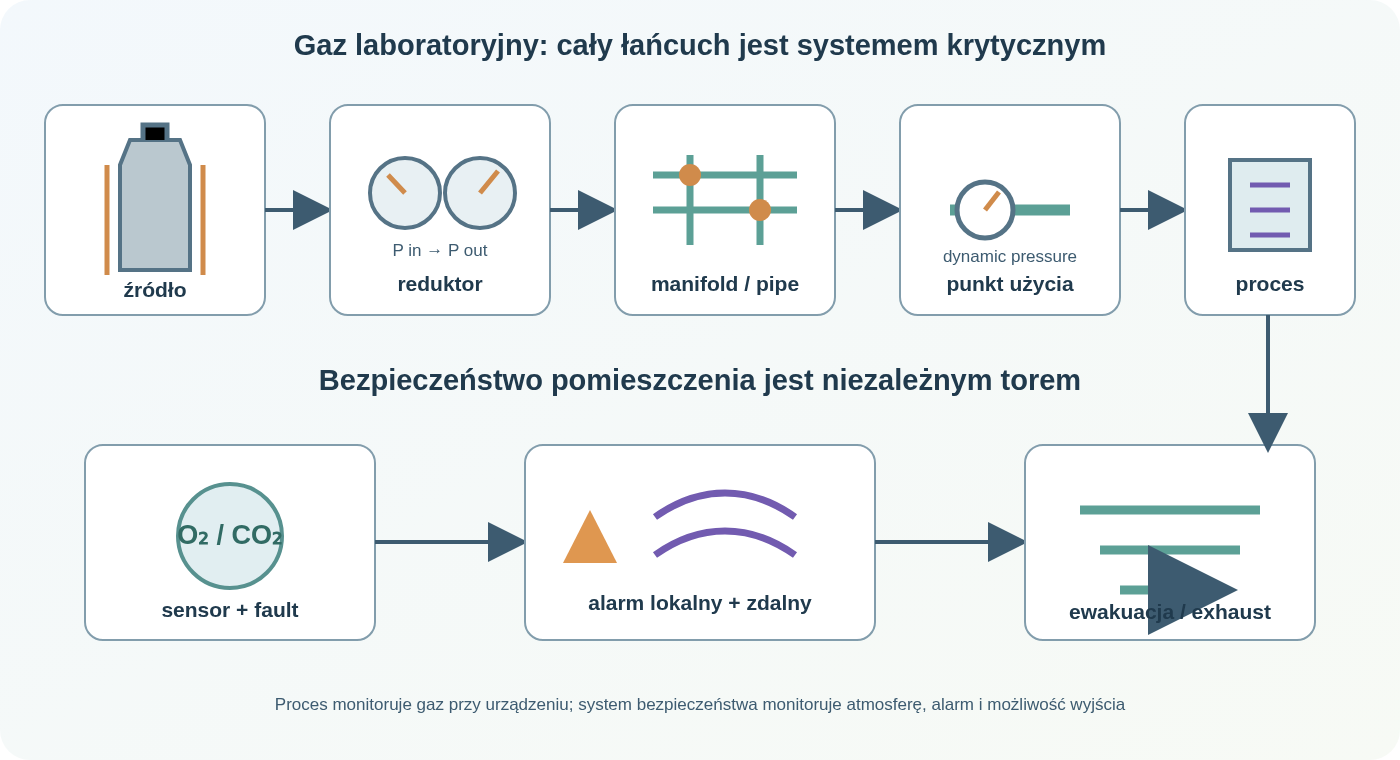

Instalacja gazowa w laboratorium jest łańcuchem od źródła do procesu:

1. butla, wiązka albo zbiornik;
2. zawór;
3. reduktor pierwszego stopnia;
4. manifold lub automatyczne przełączanie;
5. rurociąg;
6. zawór punktu użycia;
7. drugi stopień lub flow controller;
8. urządzenie;
9. exhaust;
10. monitoring pomieszczenia.

Każdy element może zmienić ciśnienie, przepływ, czystość i bezpieczeństwo. Etykieta CO₂ 5.0 na butli nie gwarantuje, że do inkubatora dociera gaz bez wilgoci, cząstek, oleju lub domieszki z poprzedniej instalacji.

Gazy obojętne chemicznie nie są obojętne fizjologicznie. Azot, argon i CO₂ wypierają tlen bez zapachu. Tlen zwiększa palność materiałów. Gazy toksyczne lub palne wymagają własnej detekcji oraz wentylacji.

Reduktor nie jest zwykłym zaworem. Przekształca wysokie, zmienne ciśnienie źródła w kontrolowane ciśnienie robocze. Niewłaściwy typ, zabrudzenie, uszkodzona membrana lub regulacja na zamkniętym torze mogą stworzyć overpressure, contamination albo release.

Konkretne elementy kompletnej instalacji

Tu nie wybiera się jednego urządzenia, lecz zgodny łańcuch. Przykładowe rodziny produktów pokazują jego warstwy:

• GCE Druva oferuje centrale rozprężania, reduktory i punkty poboru dla gazów laboratoryjnych;
• Swagelok KPR jest przykładem regulatora ciśnienia, który musi być dobrany do gazu, zakresu, czystości i materiałów uszczelnień;
• WITT KM pokazuje klasę mechanicznych mieszalników gazów; nie zastępuje pomiaru atmosfery w inkubatorze ani pomieszczeniu;
• Analox Ax60+ jest stacjonarnym monitorem niedoboru tlenu do przestrzeni, w których uwolnienie gazu obojętnego lub CO₂ może wyprzeć tlen.

Nazwy handlowe nie przesądzają zgodności elementów. Projekt i odbiór instalacji wymagają kompetentnego wykonawcy, oceny wentylacji, scenariusza rozszczelnienia, właściwych alarmów i okresowych prób. Reduktor procesowy oraz czujnik bezpieczeństwa pomieszczenia odpowiadają na inne pytania i nie mogą się wzajemnie zastąpić.

Najpierw zdefiniuj wymagania procesu

Dla każdego punktu użycia trzeba określić:

• identity gazu;
• grade i impurities;
• zakres inlet pressure;
• required outlet pressure;
• peak flow;
• average consumption;
• dopuszczalny pressure drop;
• materiał wetted parts;
• dew point;
• particulate/sterility wymagania;
• ciągłość;
• alarmy;
• exhaust.

Inkubator CO₂, hypoxia chamber, bioreaktor i LC-MS mogą wymagać innych parametrów nawet dla gazu o tej samej nazwie.

Butla

Butla magazynuje dużą energię. Uszkodzony zawór może przekształcić ją w pocisk.

Identyfikacja

Gaz identyfikuje się z etykiety, dokumentu i właściwego przyłącza, nie tylko z koloru butli. Kolory różnią się między systemami i dostawcami.

Sprawdzić:

• nazwa;
• concentration;
• balance gas;
• hazard labels;
• lot/certificate;
• pressure;
• expiry dla mixture;
• stan zaworu;
• test date.

Zabezpieczenie

Butle pełne i puste:

• stoją pionowo, jeśli konstrukcja tak wymaga;
• są zabezpieczone niezależnym łańcuchem/pasem;
• mają cap w transporcie;
• nie blokują egress;
• są z dala od ciepła;
• nie stoją swobodnie na wózku;
• są oddzielone według kompatybilności.

OSHA wymienia displacement of oxygen, fire, explosion, toxic exposure i high pressure jako główne grupy zagrożeń gazów sprężonych¹.

Transport

Używa się właściwego wózka i cap. Nie:

• toczyć po boku;
• ciągnąć;
• podnosić za cap;
• przewozić z regulatorem;
• pozostawiać w zamkniętym, niewentylowanym aucie;
• używać magnesu/liny bez zatwierdzenia.

Pusta nie jest pusta

Zawiera residual pressure i gaz. Zamyka się zawór, oznacza status, zakłada cap i przechowuje oddzielnie. Nie odpowietrza się samowolnie do pomieszczenia.

Przyłącza chronią przed pomyłką

Standardy stosują różne gwinty/klucze dla gas services. Adapter omijający mismatch usuwa barierę błędu.

Przed połączeniem:

• potwierdzić gas;
• regulator service;
• inlet rating;
• gasket/O-ring;
• clean/dry;
• brak oil/grease;
• zgodność materiałowa.

Nie wymuszać kluczem niepasującego połączenia. Nie używać PTFE tape tam, gdzie seal powstaje na metalowym seat albo gasket, chyba że design tego wymaga.

Reduktor

Jednostopniowy

Redukuje z cylinder pressure do outlet w jednym etapie. Wraz ze spadkiem inlet może występować decaying inlet characteristic: outlet zmienia się.

Dwustopniowy

Pierwszy stopień redukuje do pressure pośredniego, drugi do roboczego. Zwykle stabilniejszy przy opróżnianiu butli.

Line regulator

Pracuje na już zredukowanym pressure w rurociągu. Nie wolno podłączać go bezpośrednio do butli, jeśli inlet rating tego nie dopuszcza.

Back-pressure regulator

Utrzymuje ciśnienie upstream przez upuszczanie/sterowanie odpływem. Nie jest zamiennikiem pressure-reducing regulator.

Manometry

Typowy regulator ma:

• inlet gauge — ciśnienie butli;
• outlet gauge — ciśnienie robocze.

Gauge wskazuje pressure, nie remaining amount dla gazów skroplonych takich jak CO₂. W butli CO₂ pressure może pozostawać zbliżone aż do zużycia fazy ciekłej, zależnie od temperatury. Ilość lepiej oceniać masą albo telemetry.

Zakres

Wskazanie powinno leżeć w użytecznej części skali. Gauge 0–300 bar nie jest dobrym miernikiem 0,2 bar.

Overpressure

Nagłe otwarcie zaworu może uderzyć w manometr/membranę. Zawór otwiera się powoli, stojąc poza osią regulatora, zgodnie z procedurą dla gas service.

Ustawianie reduktora

Ogólna bezpieczna sekwencja, jeśli zgodna z instrukcją:

1. zamknąć downstream;
2. odkręcić adjusting knob do stanu bez nacisku;
3. potwierdzić outlet rating;
4. powoli otworzyć cylinder;
5. sprawdzić inlet;
6. testować leaks;
7. zwiększać outlet do wartości;
8. otworzyć flow;
9. skorygować pod dynamic load;
10. zapisać.

Pressure statyczne i przy przepływie różnią się. Metoda musi kwalifikować dynamic condition.

Creep

Po zamknięciu flow outlet pressure powoli rośnie wskutek nieszczelnego seat. To dangerous condition, nie „naturalna stabilizacja”. Regulator wymaga wycofania/serwisu.

Supply pressure effect

Zmiana inlet może przesuwać outlet. Wymiana butli i przełączenie banku jest testem krytycznym.

Manifold i automatyczne przełączanie

System dwóch banków zapewnia ciągłość:

• primary bank;
• reserve bank;
• changeover;
• check valves;
• alarm empty/low;
• isolation.

Ryzyka:

• obie strony puste;
• reserve zamknięty;
• crossover ustawiony błędnie;
• backflow;
• niejednoznaczny status;
• wymiana niewłaściwego banku.

Procedura cylinder change powinna używać oznaczeń ACTIVE/RESERVE/EMPTY i weryfikacji po zmianie.

Purge

Po wymianie połączenie zawiera powietrze. Purging może być potrzebne dla high-purity gas. Musi odbywać się do bezpiecznego exhaust, z kontrolowaną objętością i bez tworzenia hazardu pomieszczenia.

Rurociąg

Materiały:

• miedź;
• stal nierdzewna;
• odpowiedni polymer tubing;
• elastyczny hose w punktach.

Wybór zależy od:

• gas;
• pressure;
• purity;
• permeability;
• adsorption;
• oxygen compatibility;
• fire;
• cleanability.

Martwe odnogi

Dead legs zatrzymują poprzedni gaz, wilgoć i zanieczyszczenia. Instalacja high purity powinna minimalizować fittings i niewykorzystane branches.

Joints

Spaw, brazing, compression fitting i face-seal mają inne wymagania. Leak-tight nie znaczy clean for oxygen/high purity.

Oznakowanie

Linia ma:

• identity;
• kierunek;
• pressure;
• hazard;
• source;
• shutoff.

Nieoznaczony przezroczysty wężyk jest invitation do zamiany.

Leak testing

Snoop solution

Tworzy bubbles na połączeniu. Musi być kompatybilny z gas i czysty. Nie stosuje się detergentów z olejem do oxygen service.

Pressure decay

Izoluje odcinek i mierzy spadek. Temperature stabilization ma znaczenie.

Helium leak

Dla wysokiej szczelności używa się mass spectrometer. Wynik ma jednostkę leak rate.

Detector

Elektroniczny sensor pozwala lokalizować gas-specific leak.

Otwartego płomienia nigdy nie używa się do wykrywania.

Po naprawie

Każde rozłączenie wymaga nowego testu. „Dokręcenie aż przestanie syczeć” nie jest kwalifikacją.

Pressure drop i flow

Ciśnienie na source nie równa się pressure przy urządzeniu.

Spadek zależy od:

• length;
• diameter;
• roughness;
• flow;
• gas density;
• fittings;
• filters;
• simultaneous users.

PQ obejmuje worst-case simultaneous demand. Inkubator może działać w spoczynku, ale stracić pressure, gdy kilka urządzeń rozpoczyna refill.

Flowmeter

Rotameter jest zależny od gas, temperature i pressure. Skala dla air nie jest skalą dla CO₂ bez correction.

Mass-flow controller

Mierzy/steruje mass flow według modelu gas. Gas factor, zero, range i upstream pressure muszą być właściwe.

NIST oferuje calibration gas-flow jako metrologiczną usługę i interlaboratory comparisons, co ilustruje potrzebę odniesienia poza samym odczytem kontrolera².

Jakość gazu

Grade może określać:

• purity total;
• O₂;
• H₂O;
• hydrocarbons;
• CO;
• CO₂;
• particles;
• sulfur;
• certificate.

99,999% pozostawia 10 ppm wszystkich impurities łącznie, ale ich skład może mieć znaczenie. Dla cell culture:

• hydrocarbon może szkodzić;
• moisture może zmieniać regulator;
• particle może trafić do urządzenia;
• microbial sterility nie wynika automatycznie z chemical purity.

Filtr przy punkcie

Sterile filter:

• ma pressure rating;
• flow capacity;
• retention;
• life;
• wetting sensitivity;
• integrity.

Zatkany filtr obniża flow. Filtr nie usuwa wszystkich gases/vapors.

Certificate

W mixture calibration gas koncentracja i uncertainty są krytyczne. NIST opisuje łańcuch traceable gas mixtures od primary standards przez NTRM/protocol gases do użytkownika³.

CO₂ dla inkubatora

CO₂ reguluje pH bicarbonate-buffered medium.

System powinien zapewniać:

• właściwą purity;
• pressure w dopuszczalnym inlet range;
• wystarczający peak flow;
• brak oil;
• zabezpieczenie przed liquid withdrawal;
• ciągłość;
• alarm.

Butla z syfonem

Może dostarczyć liquid CO₂ i nie nadaje się do zwykłego regulatora gazowego, jeśli system nie jest zaprojektowany. Trzeba potwierdzić typ butli.

Regulator icing

Gwałtowna ekspansja chłodzi. Przy dużym flow regulator może zamarzać, tracić control i gromadzić kondensację. Rozwiązaniem jest prawidłowo dobrany system, nie ogrzewanie przypadkowym źródłem.

Bank change

Po wymianie należy sprawdzić:

• leaks;
• outlet pressure;
• alarm;
• recovery inkubatora;
• pH medium, jeśli deviation.

N₂/O₂ dla hipoksji

Tri-gas incubator zwykle obniża O₂ przez dodawanie N₂, a czasem podnosi O₂ z butli.

Zużycie N₂ może być duże podczas:

• initial purge;
• częstych otwarć;
• nieszczelności;
• złej kalibracji sensor;
• dużej komory.

Ustawienie 1% O₂ w komorze nie oznacza 1% w medium natychmiast. Gas-liquid equilibration zależy od depth, vessel, mixing i time.

O₂ i fire

Atmosfera wzbogacona tlenem zwiększa:

• szybkość spalania;
• łatwość zapłonu;
• niebezpieczeństwo oleju/grease;
• wymagania materiałowe.

Oxygen equipment musi być czyste i kompatybilne. OSHA wymaga, aby regulator był używany tylko dla gas i pressure, dla których jest przeznaczony, a oxygen regulator pozostawał wolny od oil⁴.

Nie używa się oxygen do przedmuchiwania odzieży, narzędzi lub wentylowania przestrzeni.

CO₂ nie jest tylko asphyxiant

CO₂ wypiera tlen i ma własne działanie fizjologiczne. Monitor samego O₂ może nie dać wystarczającego wczesnego ostrzeżenia o lokalnym CO₂ leak.

W pomieszczeniu z dużym CO₂ należy rozważyć:

• CO₂ sensor;
• O₂ sensor;
• wentylację;
• low-level położenie czujnika w odniesieniu do airflow;
• alarm lokalny i zdalny;
• evacuation plan.

Proste hasło „CO₂ jest cięższy, więc sensor przy podłodze” nie wystarcza; rzeczywiste mixing, nawiew i źródło trzeba ocenić.

Niedobór tlenu

N₂, Ar, He i CO₂ mogą obniżać O₂. Człowiek może nie poczuć zagrożenia przed utratą sprawności.

Ocena najgorszego release:

• pełna butla;
• room volume;
• ventilation;
• gas expansion;
• leak rate;
• failure mode;
• time to alarm;
• egress.

Alarm

Powinien:

• być słyszalny i widoczny przed wejściem;
• mieć remote notification, gdy potrzebne;
• działać przy utracie zasilania;
• wskazywać fault;
• mieć setpoints z oceną;
• uruchamiać evacuation, nie samodzielne poszukiwanie leak.

NIST opisuje laboratorium kriogeniczne, w którym commercial O₂ sensor, alarm i stały air exchange ograniczają ryzyko displacement⁵.

Sensor atmosfery

Electrochemical O₂

Ma ograniczoną żywotność i zużywa się. Wymaga zero/span lub odpowiedniej calibration oraz kontroli pressure.

Zirconia

Pracuje w wysokiej temperaturze i może mieć inne interferencje. Stosowana również procesowo.

Paramagnetic

Wykorzystuje paramagnetyzm O₂; stabilna w wybranych zastosowaniach.

NDIR CO₂

Mierzy absorption IR. Wpływ:

• water vapor;
• temperature;
• pressure;
• optical contamination;
• cross-sensitivity.

Catalytic/IR combustible

Nie każdy sensor combustible działa w oxygen-deficient atmosphere. OSHA wskazuje, że O₂ należy ocenić przed combustible gases, bo niektóre sensory LEL zależą od tlenu⁶.

Placement

Punkt czujnika wynika z:

• leak source;
• gas properties;
• temperature;
• ventilation;
• barriers;
• worker breathing zone;
• entrances;
• pits;
• failure scenario.

Jeden sensor w przeciwległym rogu może nie wykryć szybko release.

Mapowanie

Smoke test, airflow measurements lub model pomagają wybrać locations. Commissioning może użyć bezpiecznej symulacji zgodnie z engineering plan.

Bump test, calibration i functional test

Bump test

Krótka ekspozycja na known gas potwierdza:

• sensor response;
• przepływ;
• alarm audible/visual;
• display.

Nie zawsze dopasowuje accuracy.

Calibration

Zero i span z certified gas dopasowują response. Warunki powinny być zbliżone do użytkowych, a flow/regulator zgodne.

OSHA zaleca traceable, nieprzeterminowany test gas i certificate of analysis; monitor jest tak dobry jak użyty gas⁷.

Functional chain

Test powinien objąć:

sensor → controller → local alarm → remote notification → interlock/ventilation

Samo pokazanie liczby na sensor nie testuje alarm chain.

Alarm response

Po alarmie:

1. nie wchodzić;
2. osoby w środku wychodzą najkrótszą drogą;
3. nie próbować zamknąć valve bez uprawnienia i ochrony;
4. wezwać response;
5. odciąć source z bezpiecznego miejsca, jeśli system ma remote shutoff;
6. wentylować zgodnie z planem;
7. dopuścić wejście dopiero po niezależnym potwierdzeniu;
8. zbadać przyczynę;
9. udokumentować.

Maska filtrująca nie dostarcza tlenu i nie chroni w oxygen-deficient atmosphere.

Wentylacja

General ventilation

Rozcieńcza release, ale jej rzeczywisty flow, kierunek i reliability muszą być znane.

Local exhaust

Może zbierać leak przy source. Dla gas lighter/heavier placement zależy również od heat i momentum.

Emergency exhaust

Może uruchamiać się alarmem. Trzeba ocenić:

• power;
• discharge location;
• makeup air;
• noise;
• doors;
• effect on BSC/room pressure;
• test frequency.

Brak wentylacji

Nie kompensuje się wyłącznie większą liczbą sensorów. Alarm informuje, ale nie usuwa gas.

Cryogenic liquids i dewar

LN₂, liquid argon i liquid CO₂ tworzą wielką objętość gazu po ogrzaniu.

Ryzyka:

• asphyxiation;
• cold burn;
• brittle materials;
• pressure;
• trapped liquid;
• oxygen enrichment na zimnych powierzchniach;
• fog ograniczający widoczność.

Każda zamknięta przestrzeń z cryogen potrzebuje relief. Zaworu pomiędzy trapped liquid a relief nie wolno pozostawić w konfiguracji izolującej.

Leak i change management

Zmiany wymagające oceny:

• nowy gas;
• wyższe pressure/flow;
• nowa butla/mixture;
• adapter;
• dłuższy tubing;
• nowy regulator;
• przeniesienie sensor;
• zmiana ventilation;
• dodatkowy incubator;
• software/alarm update.

„Tymczasowy” wężyk często pozostaje na lata. Musi mieć ten sam poziom kontroli.

IQ

Źródło i dystrybucja

• P&ID/as-built;
• gas identity;
• materials;
• regulators/ranges;
• valves;
• relief;
• manifolds;
• labels;
• supports;
• welding records;
• pressure ratings;
• purge points;
• exhaust.

Monitoring

• sensor type;
• locations;
• controller;
• setpoints;
• alarm devices;
• remote links;
• power/UPS;
• records.

OQ

• pressure tests;
• leak tests;
• regulator setpoint/creep;
• changeover;
• relief;
• valve operation;
• flow at points;
• purity/dew point, jeśli krytyczne;
• sensor zero/span;
• bump;
• alarm chain;
• fail-safe;
• power loss;
• ventilation.

PQ

• simultaneous demand;
• worst-case refill;
• cylinder change;
• low source pressure;
• long-duration process;
• incubator recovery;
• actual CO₂/O₂;
• medium pH;
• bioreactor control;
• alarm drill;
• operator response.

Metrologia

Pressure

Gauge/transducer ma:

• range;
• accuracy;
• hysteresis;
• overpressure;
• temperature effect;
• calibration.

Flow

Traceability zależy od reference flow standard i gas conditions. SLPM wymaga definicji standard temperature/pressure.

Gas composition

Analyzer calibration wymaga certified mixture, cross-sensitivity i pressure/flow.

Atmosfera

Budżet:

• reference gas;
• sensor repeatability;
• drift;
• resolution;
• temperature;
• pressure;
• humidity;
• placement;
• response time.

Alarm setpoint powinien uwzględniać uncertainty i czas, nie być równy granicy bez marginesu.

Rutynowa kontrola

Codziennie/przed procesem

• source pressure/status;
• reserve;
• outlet;
• alarm status;
• sensor display;
• brak widocznych uszkodzeń;
• ventilation.

Przy wymianie butli

• identity;
• cap/transport;
• regulator isolation;
• gasket;
• connection;
• slow open;
• leak test;
• purge;
• outlet;
• status banku;
• zapis.

Okresowo

• leak survey;
• regulator creep;
• gauge calibration;
• filter;
• manifold changeover;
• relief;
• flow;
• purity;
• bump/calibration;
• alarm chain;
• evacuation drill;
• inventory.

Minimalny rekord

• gas, grade, lot/cylinder;
• source bank;
• pressure przed/po;
• regulator ID;
• outlet setpoint;
• leak-test;
• purge;
• point of use;
• flow;
• filter;
• sensor status;
• bump/calibration gas;
• alarm test;
• operator;
• deviations;
• impact on process.

Najczęstsze błędy

„Butla jest prawie pusta, bo pressure spadło”

Działa dla wielu compressed gases, ale nie jest prostą miarą liquid CO₂ aż do zaniku fazy ciekłej.

„Regulator pasuje, bo gwint się zgadza”

Musi pasować gas service, pressure, materials, cleanliness i flow.

„N₂ jest bezpieczny, bo nie jest toksyczny”

Może bez ostrzeżenia wyprzeć tlen.

„O₂ alarm wystarczy dla CO₂”

CO₂ ma własną toksyczność i lokalne gradienty; ocena może wymagać obu.

„Sensor był kalibrowany rok temu”

Nie dowodzi response dzisiaj. Bump, trend i risk-based calibration są oddzielne.

„Gauge pokazuje pressure, więc flow jest dobre”

Flow i dynamic pressure przy urządzeniu trzeba mierzyć/kwalifikować.

„Purity 5.0 oznacza sterylność”

Chemical purity nie jest automatycznie microbiological sterility.

Checklista projektu

• Czy każdy punkt ma pressure, flow, purity i continuity requirement?
• Czy materiały i regulatory pasują do gas?
• Czy worst-case demand jest policzony?
• Czy source change nie przerywa procesu?
• Czy P&ID i labels są jednoznaczne?
• Czy leak/purge trafia do bezpiecznego exhaust?
• Czy room release calculation obejmuje pełną butlę?
• Czy ventilation ma znany flow i backup?
• Czy sensors są we właściwych miejscach?
• Czy alarm jest widoczny przed wejściem?
• Czy remote shutoff i response są wykonalne?
• Czy calibration gases są traceable?

Checklista wymiany butli

• Czy gas i concentration są potwierdzone?
• Czy cylinder jest zabezpieczony?
• Czy właściwy bank jest izolowany?
• Czy pressure został bezpiecznie spuszczony z odcinka?
• Czy gasket i connection są czyste?
• Czy regulator jest bez nacisku?
• Czy valve otwarto powoli?
• Czy wykonano leak test?
• Czy purge jest właściwy?
• Czy outlet pod obciążeniem jest stabilny?
• Czy active/reserve status i alarm są poprawne?
• Czy zapisano cylinder ID?

Najkrótsza zasada

Gaz nie kończy się na butli. Wiarygodny i bezpieczny proces wymaga całego zwalidowanego łańcucha identity–redukcja–dystrybucja–flow–punkt użycia–exhaust oraz niezależnego monitoringu atmosfery z działającą reakcją alarmową.
